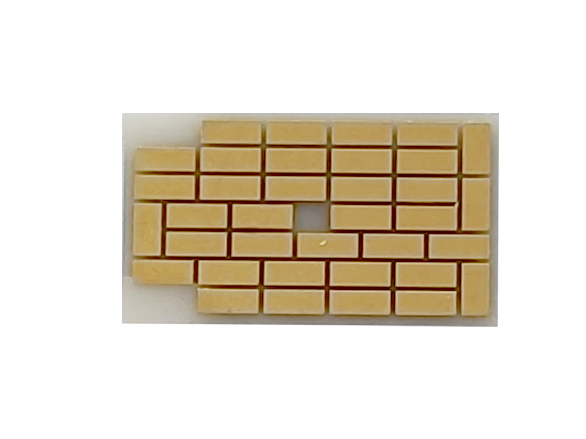

直接电镀技术（Direct  Plating  Copper，简称DPC）在陶瓷基板金属化中的应用，为电子元件行业带来了革命性的变革。这种技术通过在陶瓷基板表面直接电镀金属铜，形成导电层，具有以下显著的应用优势：

首先，直接电镀技术大幅提高了陶瓷基板的导电性和导热性。金属铜的高导电性和导热性使得陶瓷基板在电子元件中的应用更为广泛，尤其是在高功率、高频率的电子设备中，能够有效降低热阻，提高热管理性能。

其次，直接电镀技术的应用提高了陶瓷基板的结合强度。通过电镀过程，金属铜与陶瓷基板表面形成牢固的化学键，使得金属层与陶瓷基板之间的结合更为紧密，从而提高了基板的可靠性和耐久性。

以下是直接电镀技术在陶瓷基板金属化中的几个主要优势：

高效率：直接电镀技术采用自动化生产线，可以实现大规模、高效率的生产，降低生产成本，提高生产效率。

高精度：直接电镀技术可以实现高精度的线路图形转移，满足复杂电子元件的设计需求，提高产品的性能和稳定性。

良好的适应性：直接电镀技术适用于各种类型的陶瓷基板，包括氧化铝、氮化铝等，具有较强的适应性。

环保：直接电镀技术减少了传统金属化工艺中的有害物质排放，有利于环境保护。

节省材料：直接电镀技术可以实现薄层电镀，节省金属材料，降低生产成本。

提高产品性能：直接电镀技术可以提高陶瓷基板的导电性和导热性，从而提高电子元件的整体性能。

总之，直接电镀技术在陶瓷基板金属化中的应用，不仅提高了陶瓷基板的性能，还降低了生产成本，为电子元件行业的发展提供了有力支持。随着技术的不断进步，直接电镀技术在陶瓷基板金属化领域的应用将更加广泛。
