陶瓷线路板的核心优势和应用、未来发展

信息来源于:互联网 发布于:2025-03-29

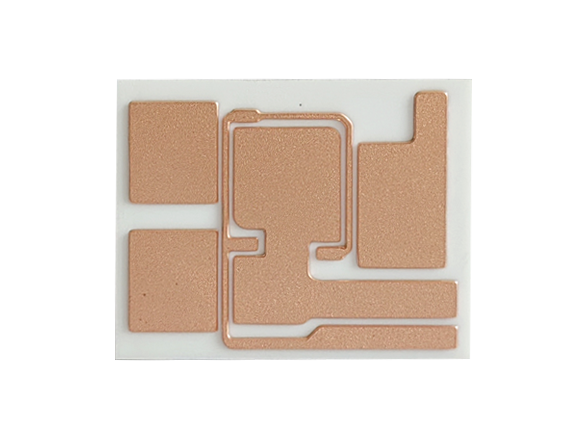

陶瓷线路板的核心优势和应用、未来发展

随着电子器件向高功率、高密度、高频化方向发展,传统树脂基线路板(如FR-4)在散热性能、热膨胀系数(CTE)匹配及可靠性等方面的局限性日益凸显。陶瓷线路板(Ceramic PCB)作为新一代基板材料,凭借其优异的热导性、化学稳定性及机械强度,正逐步成为电力电子、射频通信、汽车电子等领域的核心支撑技术。

一、陶瓷线路板的优异的材料特性

高导热材料体系

氧化铝(Al₂O₃):成本低、工艺成熟,热导率约20-35 W/m·K,适用于中低压功率器件。

氮化铝(AlN):热导率高达170-230 W/m·K,接近金属铝,适用于高功率密度场景。

氮化硅(Si₃N₄):兼具高热导(90 W/m·K)与低介电常数,适合高频射频电路。


CTE优势

陶瓷CTE(3~6 ppm/°C)远低于树脂(15~25 ppm/°C),与硅芯片(3 ppm/°C)匹配度更高,大幅减少热应力导致的焊点开裂风险。

工艺多样性

通过厚膜印刷、DPC(直接镀铜)、AMB(活性金属钎焊)、DBC直接覆铜等工艺实现多层布线,支持激光打孔、盲孔埋孔设计,满足复杂封装需求。

二、陶瓷线路板核心应用领域解析

功率半导体封装

IGBT/SiC/GaN模块:陶瓷基板作为直接覆铜陶瓷(DBC),承载功率芯片,解决高热密度散热难题。

案例:新能源汽车OBC车载充电机中,AlN基板使模块工作温度降低30%,寿命提升50%。

射频与微波通信

高频特性:低介电损耗(tanδ<0.002)确保信号完整性,适用于5G基站AAU、毫米波雷达。

应用:相控阵天线T/R组件中,陶瓷基板实现信号延迟线功能,提升波束控制精度。

LED照明与显示

高亮度LED:AlN基板替代金属芯PCB,解决“热岛效应”,光效提升15%,色温漂移减少。

       Mini LED背光:陶瓷基板支持超细线路(线宽/间距<50μm),实现高密度驱动设计。

航空航天与军工

抗辐射能力:陶瓷材料对γ射线、中子辐射不敏感,适用于卫星电源模块、雷达系统。

极端环境:真空环境下热导性能稳定,满足深空探测器需求。

医疗设备

CT/MRI设备:高频信号传输无干扰,陶瓷基板支撑梯度线圈驱动电路。

植入式器件:生物相容性陶瓷(如氧化铝)用于神经刺激器封装。

三、陶瓷线路板的核心优势


性能指标

传统FR-4

陶瓷线路板

热导率

0.3-0.8 W/m·K

   20-230 W/m·K

      耐焊性

    1-2次回流焊

   >3次回流焊

CTE

    3-6 ppm/°C

    15-25 ppm/°C

工作温度

    -40~135°C

     -55~800°C

介电常数(1MHz)

       4.4

     9-10


      从图中可见陶瓷线路板热导率高,可焊性强,能耐高温
800摄氏度等优势。

四、陶瓷线路板的技术挑战与未来趋势

成本优化

通过大尺寸陶瓷生坯切割、激光钻孔工艺提升材料利用率,降低单位成本。

工艺整合

开发陶瓷-金属复合基板(如AMB+DBC混合结构),兼顾散热与机械强度。

新兴材料探索

石墨烯/陶瓷复合材料、低温共烧陶瓷(LTCC)技术推动高频性能突破。

环保要求

无铅化金属化工艺(如银烧结)替代传统含铅焊料,符合RoHS标准。

结语:陶瓷线路板的未来发展;

随着碳中和目标推动新能源产业爆发式增长,以及6G、AI算力集群对高频高速材料的需求升级,陶瓷线路板正从高端小众市场走向规模化应用。预计2025年全球陶瓷基板市场规模将突破50亿美元,在功率电子、射频前端等领域渗透率超过30%。随着材料科学与封装技术的持续创新,陶瓷基板将成为支撑下一代电子系统性能跃升的关键基础设施。更多陶瓷线路板的相关问题可以咨询深圳市晶瓷精密科技有限公司,晶瓷有着多年的行业技术经验,成熟DPC和DBC工艺技术,先进设备,专业团队,快速交期,贴心服务,欢迎咨询。
