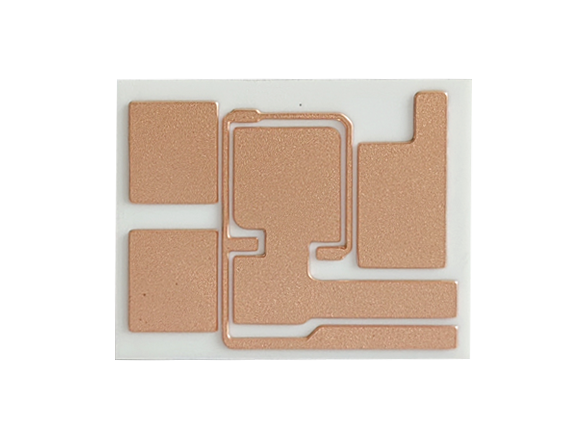

氧化铝陶瓷覆铜板：电子封装领域的性价比之选

       在功率电子器件向高密度、高可靠性演进的关键节点，氧化铝（Al₂O₃）陶瓷覆铜板以其独特的性能平衡点，成为消费电子、汽车电子及工业电源领域的主流封装材料。作为全球领先的电子陶瓷方案提供商，我们深耕氧化铝陶瓷覆铜板技术十二载，以材料科学创新推动电子制造业的效能升级。

       性能三角：绝缘、导热、强度的黄金平衡
       氧化铝陶瓷与生俱来的特性构筑了材料的核心优势：280℃以上的耐热性可抵御焊料回流冲击，1500V以上的击穿电压保障电气安全，28W/m·K的热导率（添加氮化硅后可达45W/m·K）兼顾散热需求。当与无氧铜层通过DBC（直接键合铜）技术结合时，界面结合强度超过25MPa，形成"三位一体"的性能矩阵——机械支撑、热传导通道与电气互连功能集成于一体。

       工艺革新：微米级精度的制造艺术
      采用真空热压烧结工艺，在1080℃高温、30MPa压力下实现铜陶共晶结合。通过纳米级铜粉预处理技术，将铜层孔隙率控制在1%以内；自主研发六轴热压机确保温度场均匀性达±2℃，铜层厚度公差±3μm；配合激光蚀刻+化学抛光工艺，线宽/线距精度突破50μm，满足高频器件的精细布线需求。

      应用场景：从消费到工业的广谱覆盖
     在LED照明领域，氧化铝陶瓷覆铜板作为散热基板，使COB光源结温降低20℃，光衰减少35%；应用于新能源汽车OBC车载充电机，功率密度突破30W/cm³，较传统FR-4方案减重40%；在光伏逆变器中，其高绝缘特性配合纳米散热涂层，使设备在沙漠高温环境下失效率下降60%。某全球电源巨头实测数据显示，采用该材料后，电源模块MTBF提升至100万小时。

     成本优势：规模制造的经济学
     相较于氮化铝陶瓷覆铜板，氧化铝方案在保持80%热导性能的前提下，材料成本降低65%。通过垂直整合陶瓷粉体制备、金属化工艺与自动化产线，我们实现良率97%的规模化生产，交货周期缩短至15天。这种成本效益平衡，使其成为年出货量超500万片的明星产品。

     技术演进：多维创新进行时
     面向未来，我们正研发纳米银烧结技术以提升界面导热效率，探索石墨烯涂层以增强辐射散热性能，开发三维结构陶瓷基板以满足SiC器件封装需求。随着新能源汽车800V平台、数字电源GaN器件的普及，氧化铝陶瓷覆铜板将持续进化，在性能与成本的平衡木上，为电子封装领域创造更多可能。

从消费电子的轻薄化革命到工业装备的功率密度突破，氧化铝陶瓷覆铜板以"刚刚好"的性能组合，诠释着材料科学中的实用主义哲学。在电子制造产业升级的浪潮中，它不仅是性价比的代名词，更是推动技术民主化的关键力量。更多氧化铝陶瓷覆铜板相关问题可以咨询深圳市晶瓷精密科技有限公司，晶瓷有着多年行业技术经验和成熟制作工艺，，先进设备，专业团队，品质可靠，值得信赖！
